Области применения светодиодного освещения

Светодиодные световые приборы подходят практически для любой области применения. Они обладают множеством преимуществ перед традиционными системами освещения, к числу которых относятся высокая энергоэффективность и увеличенный в 50 раз срок службы, низкая стоимость обслуживания и замены, широкий диапазон цветовых температур и миллионы оттенков цветов, излучаемых с помощью одного светового прибора.
Данная глава посвящена 10 важнейшим областям применения светодиодных световых приборов, в ней содержится краткое описание одного или нескольких светодиодных источников света для каждой из этих областей применения, а также демонстрируются примеры успешного применения светодиодов по всему миру.



Рабочее освещение
В офисах и других производственных помещениях освещение должно обеспечивать нужное количество света заданного качества. Освещаемая область может требовать высокой освещенности, контрастности или высокой цветопередачи. Классическими примерами могут служить письменный стол, рабочая поверхность для приготовления пищи на кухне, стол для графического дизайна или черчения, либо рабочее место с электронными приборами или слесарным оборудованием. Согласно Справочной книге Светотехнического общества Северной Америки (The IESNA Lighting Handbook), для выполнения большинства работ с объектами высокой контрастности рекомендуется освещенность 30–50 фут-кандел (300–500 лк), а для работы с объектами низкой контрастности и малыми размерами – до 100 фут-кандел (1 000 лк).
Для освещения рабочего пространства иногда используются потолочные светильники или другое общее освещение, иногда – закрепленные или свободно стоящие светильники, а иногда – линейные светильники, монтируемые под навесными шкафами. Именно в последнем случае светодиодные приборы являются идеальным выбором.
Фиксированная или регулируемая цветовая температура позволяет обеспечить достаточный контраст. Встроенная оптика контролирует углы расхождения пучка и создает освещение рабочей области с очень малыми потерями и без слепящего действия.



eW Profile Powercore
Светильники eW Profile Powercore производства компании Philips Color Kinetics – питающиеся напрямую от электросети, монтируемые под навесными шкафами светодиодные световые приборы, предназначенные для общего освещения. Вариант с теплым светом 2700 K подходит для замены ламп накаливания, а с холодным светом 4000 K будет достойной заменой люминесцентным и металлогалогенным лампам.



Потребляя всего лишь 6,2 ватта на фут, eW Profile Powercore расходует на 80% меньше электроэнергии, чем аналогичный светильник с ксеноновыми лампами, и на 40% меньше, чем светильник с люминесцентной лампой T8. Питание непосредственно от электросети и встроенный блок питания устраняют потребление энергии в выключенном состоянии и способствуют повышению энергоэффективности.
eW Profile Powercore обеспечивает освещенность 40–50 фут-кандел (400–500 лк) и подходит для применения там, где требуются высококонтрастные цвета. Согласно рекомендациям IESNA, светильник включает линзу 110 x 110° для направления света на освещаемую область. Устройство смещения пучка света на 20° встроено в корпус, поэтому осветительная арматура может быть смонтирована на поверхность без регулировочных прокладок и точной регулировки. Очень низкий профиль корпуса, различные варианты длины корпуса, кабельные перемычки и разъемы облегчают установку.

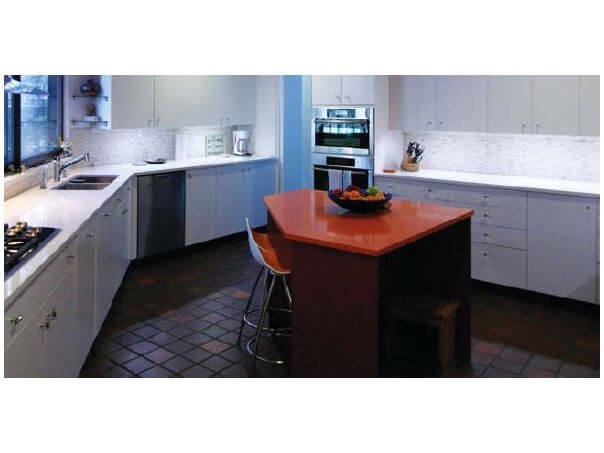

Пример: Освещение кухни / Частная квартира
Преимущества инновационных энергоэффективных светодиодных источников белого света демонстрируются на примере яркого дизайна кухни в частной квартире в Кембридже, штат Массачусетс. Ее владелец поставил задачу создать модный, современный интерьер, не пожертвовав при этом энергоэффективностью освещения.
Люминесцентные светильники, ранее установленные для освещения рабочей поверхности на кухне, были заменены светильниками eW Profile Powercore. Под навесными шкафами было установлено восемь светильников длиной 19,25 дюйма с цветовой температурой 4000 K. Высокий индекс цветопередачи светильника, равный 80, является важным фактором при приготовлении пищи. Очень тонкий корпус (всего 0,875 дюйма при ширине 1,5 дюйма) делает светильник практически невидимым, обеспечивая его современный элегантный вид, и устраняет слепящий прямой свет.



В частной квартире в Кембридже, штат Массачусетс, под навесными шкафами были установлены восемь светодиодных светильников eW Profile Powercore 4000 К. По энергоэффективности они на 40% превышают замененные люминесцентные лампы и создают освещенность в 40–50 фут-кандел (400–500 лк), при индексе цветопередачи, равном 80, что обеспечивает достаточное количество и качество света.



Общее освещение
Общее освещение белым светом создается потолочными светильниками. Общее освещение отчасти противопоставлено рабочему освещению, так как оно обеспечивает освещение всей комнаты или другого внутреннего пространства, а не целенаправленное освещение определенного рабочего участка.
Как правило, оно предназначено для обеспечения достаточного количества света для визуального распознавания объектов и ориентации в пространстве. Степень контраста между уровнями освещенности общего, рабочего, акцентного и других типов освещения может оказать сильное влияние на атмосферу и эмоциональное воздействие пространства. Высокий уровень контраста придает обстановке драматичность, а низкий – создает легкую и расслабляющую атмосферу. Потолочные светильники, освещающие пол, а не стены или потолки, могут создать ощущение драматичности.
Термин «даунлайт» относится к излучающим вниз светильникам, которые встраиваются в потолок или устанавливаются вровень с ним. Такие светильники обычно имеют круглую или квадратную форму, а также световые отверстия разного размера и широкое либо узкое светораспределение. Как уже упоминалось в главе 3, правильно сконструированные светодиодные светильники излучающие вниз могут создавать световой поток, равный или превышающий световой поток, создаваемый светильниками - даунлайтами с лампами накаливания и КЛЛ, при значительно более высокой энергоэффективности. Конструктивные особенности и требования к монтажу светодиодных светильников излучающих вниз обычно схожи с традиционными светильниками, поэтому их выбор и установка не вызывает затруднений.



eW Downlight Powercore
eW Downlight Powercore, разработанный компанией Philips Color Kinetics, – это регулируемый, подключаемый напрямую к электросети, монтируемый на поверхность даунлайт (излучающий вниз светильник), пригодный для освещения коридоров и других мест общего пользования в офисах. Его установка предельно проста за счет наличия источников питания для разных напряжений сети, светодиодных модулей с разной шириной светового пучка и возможности выбора квадратного корпуса с различной внешней отделкой для установки в разнообразно оформленных помещениях. Светильники теплого света 2700 K хорошо подходят для создания интимной атмосферы, например, в ресторанах и вестибюлях гостиниц, а светильники холодного света 4000 K могут использоваться в офисах, школьных классах и больницах.



Как отмечалось в главе 3, eW Downlight Powercore могут создавать уровни освещенности и обеспечивать качество света, сравнимые с КЛЛ при более высокой энергоэффективности и с меньшим выделением тепла. Сертифицированный по стандарту ENERGY STAR светодиодный светильник eW Downlight Powercore расходует на 80% меньше электроэнергии и может работать в 40 раз дольше, чем лампа накаливания – до 85000 часов работы при сохранении 70% исходного светового потока.

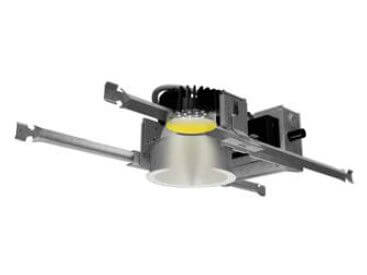

Светодиодный излучающий вниз светильник Calculite
Светодиодный светильник - даунлайт Calculite, разработанный компанией Philips Lightolier, – это отмеченный наградами световой прибор, в котором для получения белого света используется система удаленного люминофора. В белых светодиодах обычно используется излучающий синий свет светодиодный кристалл, покрытый слоем люминофора. Так как при попадании на люминофор синий свет рассеивается, то до 60% преобразованного света отражается назад. В светильнике Calculite люминофор вынесен в рассеивающую линзу, что позволяет перенаправить отраженный свет из светильника при помощи специального высокоотражающего смесителя. Результатом этого является повышение эффективности системы на 20%, что позволило получить самую высокую в данной отрасли промышленности световую отдачу.



Светильник Calculite является модульным. Защищенный патентом источник питания, который быстро и точно регулирует мощность, подаваемую на светодиоды, отделен от источника света, что способствует уменьшению общего нагрева. К источнику питания и к источнику света обеспечивается удобный независимый доступ из помещения. Световой поток излучающего вниз Calculite может регулироваться с помощью диммеров общего назначения, начиная с уровня 5% полного светового потока (в зависимости от модели диммера).
Наборы для первичной установки доступны для светильников с различной внешней отделкой, размером световых отверстий, цветовой температурой и питающим напряжением. Наборы для модернизации позволяют выполнить модернизацию существующей осветительной системы на базе Calculite с лампами накаливания, КЛЛ и разрядными лампами высокого давления.



Пример: Освещение излучающими вниз светильниками / Магазин розничной торговли
Компания Heineken расширила свою деятельность, открыв уникальный ультрасовременный концептуальный магазин Heineken The City, расположенный в Амстердаме, городе пивоваров. В шести отреставрированных исторических зданиях магазина представлены специальные товары из разных областей (музыка, мода, путешествия, события), а также фирменное пиво.
Революционный, сверхсовременный дизайн Heineken The City нашел эффективное применение новейшим технологиям, включая говорящие зеркала, 3D телевизионные экраны, ледяные стены и интерактивные колонны. Это первый в Европе магазин с полностью светодиодным освещением. Разработчики систем освещения пришли к выводу, что светодиоды будут идеальным решением для общего, акцентного и декоративного освещения.
Общее освещение обеспечивается монтируемыми на поверхность светильниками eW Downlight Powercore. Светильники холодного света 4000 K освещают двухэтажный вестибюль, а теплого света 2700 K – музыкальную студию, создавая в ней уютную, интимную атмосферу. Светильники с узким углом расхождения пучка света (30°) используются в помещениях с высокими потолками, а с широким углом (65°) – с более низкими потолками.
Посетители наслаждаются и восхищаются утонченной и одновременно расслабляющей атмосферой Heineken The City. Владельцы и управляющие магазина пользуются преимуществами установленных в магазине светодиодных светильников, имеющих длительный срок службы и низкое потребление электроэнергии.



Для освещения вестибюля магазина Heineken The City в Амстердаме используются потолочные светодиодные светильники eW Downlight Powercore, разработанные компанией Philips Color Kinetic, и отраженный свет. Рекомендуемый уровень освещенности в таких торговых помещениях – 30 фут-кандел (300 лк).



Световые карнизы
Световой карниз – один из приемов использовать отраженный свет, при котором линейные светильники монтируются внутри некого желоба. Таким желобом можно считать карниз, нишу, кессон или другие архитектурные элементы, расположенные вдоль стен помещения вблизи уровня потолка. В карнизах светильники в основном светят снизу вверх – на потолок или верхнюю часть стен – для создания отраженного света. Подобное освещение создает легкую и расслабляющую атмосферу, особенно при низком контрасте между уровнем освещенности от общего отраженного освещения и уровнями рабочего и акцентного освещения. Световые карнизы насыщенного и изменяемого цвета применяются в основном для создания акцентов и эстетических эффектов.
Светильники для карнизов хорошо подходят как для получения отраженного света, так и для создания световых эффектов. Они дают направленный свет, поэтому потери света значительно ниже, чем у аналогичных светильников с лампами накаливания или люминесцентными лампами. Хорошо сконструированные светодиодные светильники для карнизов обычно доступны с разной шириной пучка света, имеют устройства нацеливания и фиксации луча для точной регулировки распределения света за пределами карниза и для устранения теней и рассеяния света внутри самого карниза. Эти светильники обеспечивают плотную стыковку и сводят к минимуму темные промежутки на карнизе.
Так как светодиодные светильники для карнизов могут надежно обеспечивать полезный свет в течение тысяч часов, проблемы с возникновением темных пятен, например, в высоких вестибюлях и коридорах, будут крайне редкими. Кроме этого, светодиодные светильники создают холодный свет и не производят ИК- и УФ-излучения, а значит, пригодны для использования в музеях, на выставках и в исторических местах, где традиционное освещение может стать причиной обесцвечивания чернил и красок или разрушения тканей, отделок или других чувствительных к ИК- и УФ-излучению материалов.
Полноцветные и настраиваемые белые светодиодные светильники для световых карнизов могут использоваться для регулируемого общего освещения белым или цветным светом, а также для создания динамических световых эффектов с изменением цвета в ночных клубах, ресторанах, торговых залах и др.

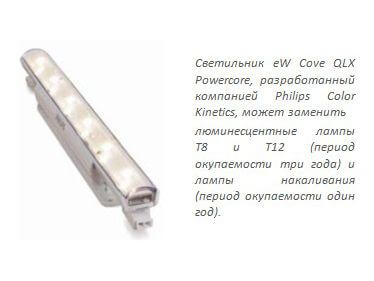

eW Cove QLX Powercore
eW Cove QLX Powercore – линейный светильник белого света для световых карнизов, разработанный компанией Philips Color Kinetics – привлекательная альтернатива традиционным светильникам аналогичного назначения. Световой поток приблизительно 300 люменов на фут, полезный срок службы более 50 000 часов, высокая энергоэффективность, практически не требуется техобслуживание – все это делает eW Cove QLX Powercore прекрасной заменой для люминесцентных ламп T8 и T12 (период окупаемости три года) и для галогенных и ксеноновых ламп (период окупаемости один год).
eW Cove QLX Powercore превосходит требования стандартов ANSI по цветности, обеспечивая однородность цвета и согласованность цветового оттенка и цветовой температуры в 4-пороговом эллипсе Мак-Адама, что делает цветовые вариации между отдельными светодиодами, светильниками и целыми производственными партиями практически незаметными.
Как и все правильно сконструированные светильники для карнизов, eW Cove QLX Powercore легко устанавливается, позиционируется, подсоединяется и нацеливается на освещаемую область. Торцевые соединительные разъемы питания могут поворачиваться на 180°, световой отсек – в пределах 180° с шагом в 10° для выполнения нацеливания света и смешивания цветов. Крепежные элементы допускают вертикальную и потолочную установку, а кабельные перемычки разной длины могут обеспечить дополнительные промежутки между светильниками там, где это необходимо.
К возможным вариантам подключения относятся прямое фиксированное подключение к источнику питания или мобильное подключение с использованием двухштырьковой штепсельной вилки. eW Cove QLX может включаться и регулироваться с помощью совместимых диммеров ELV-типа с отсечкой по заднему фронту.



iW Cove Powercore
iWR Cove Powercore производства компании Philips Color Kinetics – это интеллектуальный светодиодный светильник для световых карнизов, дающий белый свет с настраиваемой цветовой температурой в диапазоне 3000–6500 K. Цветовая температура может регулироваться независимо от яркости, что позволяет выбрать точный оттенок и насыщенность белого света для любого вида коммерческого, выставочного, официального и архитектурного освещения. Подобно eW Cove QLX Powercore, iW Cove Powercore отличается высокой энергоэффективностью, его легко установить, он имеет два варианта ширины светового пучка, вращающийся корпус и вращающиеся торцевые разъемы питания.



iColor Cove MX Powercore
Светильники iColor CoveR MX Powercore – это световые карнизы на совершенно новом уровне, которые обеспечивают 16,7 млн цветовых оттенков для создания динамических световых эффектов и акцентов переменного цвета, что невозможно создать при использовании традиционных световых приборов аналогичного назначения. iColor Cove MX Powercore – пример того, какой должна быть революционная технология светодиодного освещения. Помимо световых карнизов, эти светильники могут использоваться для фоновой подсветки, недорогого освещения стен скользящим светом и в качестве световых элементов прямого наблюдения.



Пример: Световые карнизы / Историческая достопримечательность

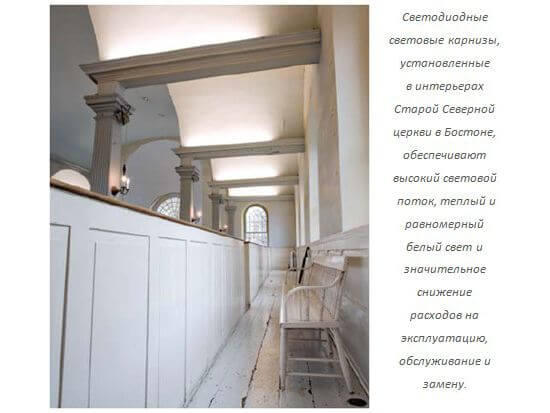

Старая Северная церковь (Old North Church) в Бостоне очень известна со времен Войны за независимость в США. Сегодня ее освещение обеспечивается световыми карнизами с установленными в них современными светодиодными светильниками. Старая Северная церковь служит наглядным примером успешного применения светодиодного освещения даже в самых старых зданиях Америки.
В процессе реконструкции этого здания, которому 285 лет, было принято решение о замене в 18 внутренних нишах устаревших линейных трубчатых ламп накаливания на современные, не требующие обслуживания источники света. Вместо старой системы освещения было установлено около 130 светильников eW Cove Powercore. Прогнозируемый полезный срок службы составляет 50 000 часов: эти светодиодные светильники для световых карнизов могут работать в 25 раз дольше, чем светильники с лампами накаливания, что значительно снижает расходы на замену и обслуживание. Ожидается, что новая система позволит снизить потребление электроэнергии почти на 85% (40 Вт на 8 футов длины светодиодной системы освещения против 240 Вт на 8 футов длины системы освещения с лампами накаливания).



Светильники eW Cove Powercore, установленные вдоль внутренних ниш верхней галереи церкви, излучают теплый белый свет, подчеркивающий исторические арки и лепнину. Световой поток этих приборов может регулироваться с помощью существующих диммеров ELV-типа. Низкий профиль светильников и возможность запитывать их напрямую от электросети позволяют монтировать их в узкие ниши, куда не могут быть установлены источники света, требующие балластов, трансформаторов и другого вспомогательного оборудования.

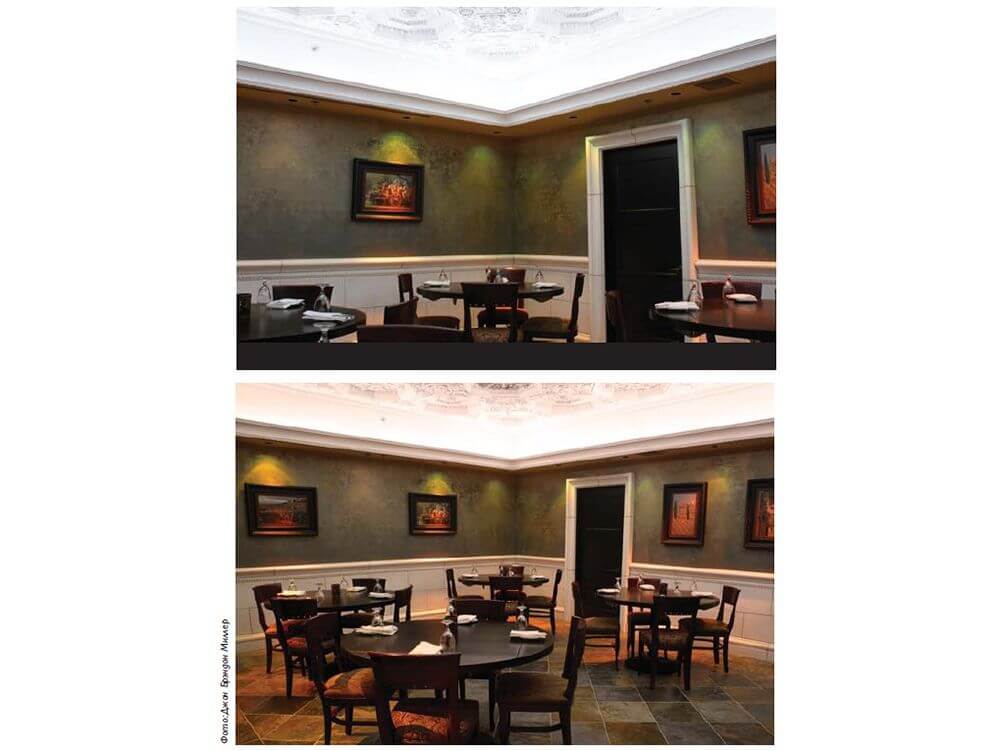

Пример: Световые карнизы / Помещение для приема гостей
Гостеприимная атмосфера ресторана Rustic Kitchen создается благодаря дровяным печам и драматическому освещению.
Владельцам ресторана потребовалось теплое, привлекательное освещение, чтобы подчеркнуть ниши, расположенные под потолком в стиле «Балтимор» в тосканском зале ресторана. Они изучили различные источники света, включая неоновые и люминесцентные, но в отличие от светодиодов, ни один из них не обеспечивал требуемой цветовой температуры, высокого срока службы и минимально возможного объема работ по техобслуживанию. В итоге владельцы ресторана остановили свой выбор на светильниках iW Cove Powercore.
Поскольку эти светильники обеспечивают белый свет с регулируемой в широком диапазоне цветовой температурой, служащие ресторана могут менять атмосферу в ресторане одним нажатием кнопки: днем они могут установить более холодный свет, а вечером – более теплый свет. В отличие от традиционных источников света, светильники iW Cove Powercore сохраняют неизменную цветовую температуру даже при регулировании светового потока.



Светильники iW Cove Powercore позволяют служащим ресторана Rustic Kitchen («Деревенская кухня») в Бостоне устанавливать предпочтительный оттенок белого света: более холодный свет днем (на фото вверху) и более теплый ночью (на фото внизу).



Освещение стен
Приемы, используемые для равномерного освещения стен, применимы также для других больших поверхностей. Они хорошо подходят для стен, обшитых древесными плитами или другими слегка текстурированными материалами, так как скрывают дефекты поверхности, делая ее визуально более ровной. (В противоположность этому, подсветка стен скользящим светом используется для выделения текстуры неровных поверхностей, таких как кирпичная или каменная кладка – см. ниже). Освещение стен чаще всего применяется в простых минималистических интерьерах, таких как музеи современного искусства, новые офисные помещения и современные квартиры. Заливающее освещение лучше всего подходит для матовых стен, так как при глянцевых стенах оно может привести к появлению слепящих бликов.
Подобно световым карнизам и отраженному освещению, подсветка стен может создать в комнате яркую, привлекательную и расслабляющую атмосферу. Светильники для освещения стен обычно имеют несимметричные линзы и устанавливаются на некотором расстоянии от стены или поверхности для получения такого угла падения света, при котором слепящее действие и затенение от рам и других объектов, установленных на стене или на поверхности, минимальны.

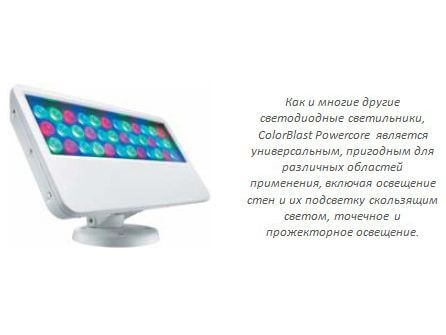

ColorBlast Powercore
ColorBlast Powercore производства компании Philips Color Kinetics – универсальный полноцветный светодиодный светильник, который может использоваться для освещения стен как снаружи, так и внутри помещения, а также для фоновой подсветки, освещения вывесок, подсветки стен скользящим светом, точечного и прожекторного освещения. Светильники с широким пучком света имеют луч без четких границ, а с узким пучком света используются для подсветки с большого расстояния высоких стен и фасадов зданий.

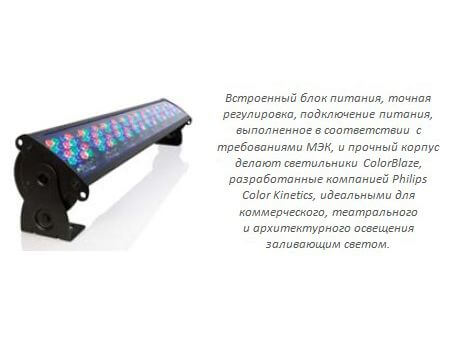

ColorBlaze
Светильник ColorBlaze, разработанный компанией Philips Color Kinetics, – это высокоэффективный линейный светильник для заливающего освещения больших площадей, расположенных на значительном расстоянии, насыщенными цветами. Он идеально подходит для театрального и архитектурного освещения. Встроенный блок питания и адресный приемник делает этот светильник особенно привлекательным для сдачи в аренду, мобильных и других видов временного применения. Прочный корпус и простое подключение питания, выполненное в соответствии с требованиями Международной электрической комиссии (МЭК), упрощает периодическую установку, конфигурирование и демонтаж. Высокий срок службы, небольшой объем работ по техобслуживанию и интеллектуальное управление, свойственные всей светодиодной продукции, делают ColorBlaze также идеальным решением для подсветки архитектурных сооружений.



Пример: Освещение стен/Современная достопримечательность

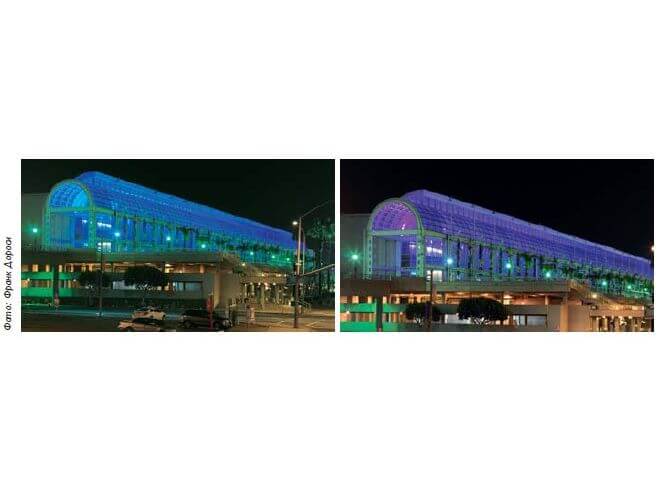

В разгар сезона отпусков в 2008 году в г. Лонг-Бич, штат Калифорния, состоялось торжественное открытие нескольких светодиодных систем освещения, примененных в известных зданиях в центре города. Для освещения каждого здания использовались разные типы светильников. Это сделало каждый объект индивидуальным и узнаваемым.
Конференц-центр в г. Лонг Бич (The Long Beach Convention Center) подвергся серьезной реставрации; теперь внутренние поверхности его стеклянного атриума освещают 100 светильников ColorBlast Powercore, которые создают заливающее освещение интенсивным, ровным светом изменяемого цвета. Применение светильников ColorBlast Powercore позволило проектировщикам одновременно достичь нескольких целей: повысить энергоэффективность, уменьшить объемы работ по техническому обслуживанию практически до нуля и получить цветовые эффекты без использования светофильтров.



Скользящая подсветка стен
Освещение стен скользящим светом является еще одним приемом, который используется для освещения стен и больших поверхностей. В отличие от заливающего освещения, освещение стен скользящим светом предназначено для выявления текстуры кирпичной или каменной кладки или других шероховатых или лепных поверхностей. Светильники для освещения стен скользящим светом обычно устанавливаются очень близко к освещаемой поверхности, в желобе или боксе, расположенном снизу или сверху этой поверхности. Эффективные светильники для освещения стен скользящим светом обеспечивают высокую интенсивность света в пучке с относительно узким углом рассеивания.
Полноцветные светильники для освещения стен скользящим светом позволяют освещать поверхности, создавая при этом яркие световые эффекты с изменением цвета, или менять вид комнаты в зависимости от времени года, времени суток и т. п.

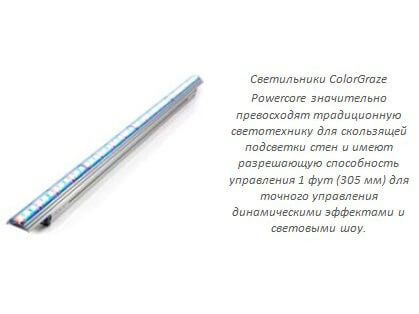

ColorGraze Powercore
ColorGraze™ Powercore – это линейный RGB-светильник, разработанный компанией Philips Color Kinetics, идеально подходящий для скользящего и заливающего освещения стен и подсветки вывесок. Color Graze Powercore обеспечивает равномерный пучок света на расстоянии всего лишь 6 дюймов (152 мм) и имеет низкопрофильную конструкцию, объединенную с гибкими крепежными элементами, облегчающими установку. Различные варианты длины и ширины светового пучка, а также индивидуально адресуемые сегменты длиной 1 фут (305 мм) в каждом светильнике позволяют точно управлять цветовыми эффектами и световыми шоу.

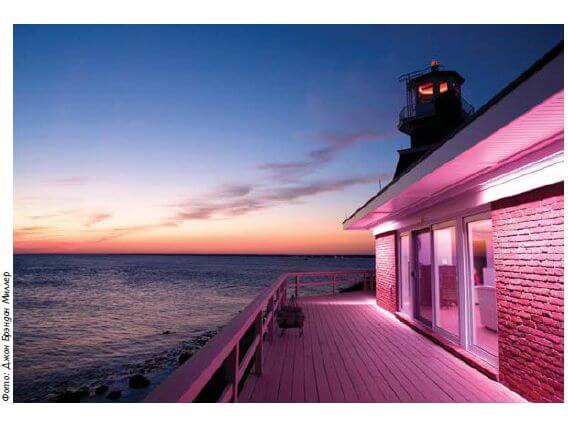

Пример: Скользящая подсветка стен / Частная квартира
North Dumpling Island – это расположенный возле побережья штата Коннектикут остров площадью 3 акра, владельцем которого является удачливый изобретатель Дин Кеймен. Когда Береговая охрана США обрезала электрический кабель, идущий к расположенному на острове маяку, Кеймен начал использовать возобновляемые источники энергии и последние достижения в области освещения, очистки воды и бытовой техники, многие из которых являются его собственными изобретениями.
По всему острову Кеймен установил светодиодные светильники Philips. Для освещения наружной кирпичной кладки жилого дома он выбрал ColorGraze Powercore. Восемь светильников длиной 4 фута (1218 мм) каждый были установлены так, чтобы представлять собой непрерывную линию, обрамляя нижнюю сторону свеса крыши здания. Обеспечивая световой поток, равный 270 люменов на фут, светильники ColorGraze Powercore заливают текстурированные наружные поверхности здания ярким светом. Превосходное качество лучей света обеспечивает освещение стен без заметных переходов между светильниками.
Каждый светильник ColorGraze Powercore потребляет всего 70 Вт, что способствует эффективному использованию электроэнергии на острове. В отличие от традиционной системы освещения с использованием прожекторов заливающего света, светильники ColorGraze Powercore дают направленный свет, попадающий только туда, где он действительно нужен, что сводит к минимуму потери света и повышает энергоэффективность системы.



ColorGraze Powercore освещает скользящим светом кирпичную стену жилого дома на острове North Dumpling Island, где используются только возобновляемые источники энергии. Высокоэффективные направленные источники света ColorGraze Powercore помогают максимально сохранить природные ресурсы на острове.



Заливающее освещение
Заливающее освещение с одной стороны является одним из видов общего освещения, а с другой – одним из видов освещения вертикальных поверхностей. Для освещения спортивных площадок, а также для подсветки больших наружных поверхностей архитектурных сооружений часто используются светильники с металлогалогенными лампами высокого давления. Уже существуют светодиодные светильники со сверхвысокой интенсивностью света, способные составить конкуренцию традиционным прожекторам заливающего света (особенно цветного) с точки зрения эксплуатационных характеристик и энергоэффективности.

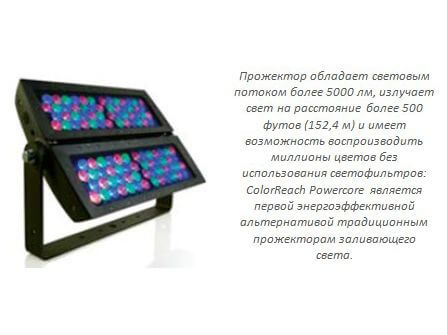

ColorReach Powercore
ColorReach Powercore, разработанный компанией Philips Color Kinetics – высокоэффективный наружный прожектор заливающего света, он является первым светодиодным прожектором, способным ярко освещать фасады больших архитектурных сооружений. ColorReach Powercore специально создан для освещения крупномасштабных объектов – коммерческих небоскребов, казино, обширных площадей розничных магазинов, мостов, эстакад, памятников и достопримечательностей. Он обладает световым потоком более 5000 лм и излучает свет на расстояние более 500 футов (152,4 м): ColorReach Powercore стал первой энергоэффективной альтернативной традиционным прожекторам заливающего света, который используется для освещения наружных поверхностей. Способность воспроизводить миллионы цветовых оттенков без использования светофильтров значительно повышает эффективность ColorReach Powercore там, где требуется цветной свет.



Пример: Наружная архитектурная подсветка / Общественное здание

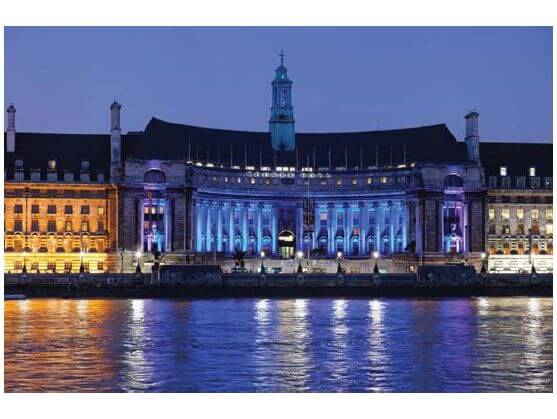

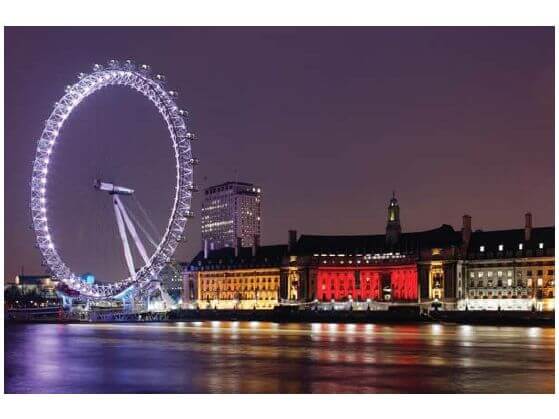

Огромное здание Каунти-Холла, бывшей штаб-квартиры местных органов власти в Лондоне (Англия), теперь служит центром туристического, торгового и гостиничного бизнеса. Для освещения, выполненного в стиле барокко эпохи королей Эдуардов, фасада здания Каунти-Холл, расположенного в районе Саут-Бэнк (Южный берег), рядом со знаменитым колесом обозрения «Лондонский глаз», используются светодиодные прожекторы заливающего света ColorReach Powercore.
Светильники ColorReach Powercore помогли управляющей компании повысить привлекательность Каунти-Холла не только днем, но и в темное время суток. Способность ColorReach Powercore воспроизводить динамические световые шоу и цветовые эффекты также позволяет корпоративным клиентам, которые арендуют Каунти-Холл для частных мероприятий, заливать поверхность здания светом, соответствующим, например, цветам логотипа своей компании. Модернизация освещения заключалась в простой замене существующих традиционных светильников шестнадцатью прожекторами заливающего света ColorReach Powercore.



Шестнадцать светодиодных прожекторов ColorReach Powercore заливают насыщенным светом изменяющегося цвета фасад здания Каунти-Холл в Лондоне, Англия. Светильники ColorReach Powercore придают Каунти-Холлу величественный и привлекательный вид ночью и гармонизирует его конструкцию с расположенным поблизости знаменитым колесом обозрения «Лондонский глаз», вдвое уменьшая при этом потребление электроэнергии, расходуемой на подсветку.



Прожекторы расположены в промежутках между колоннами, что подчеркивает центральный вход, имеющий в плане серповидную форму; при этом четыре прожектора установлены вдоль фасада здания. Каждый прожектор ColorReach Powercore потребляет всего лишь 290 Вт при полной яркости против 600 Вт, потребляемых ранее установленными традиционными светильниками. Это позволило снизить потребление электроэнергии в два раза.
«Увидев, на что способны созданные компанией Philips светильники прожекторы ColorReach Powercore, мы не разочаровались в своем выборе. Они обеспечивают насыщенный цветной свет при значительно меньших затратах на эксплуатацию и обслуживание по сравнению с традиционными источниками света – подобную возможность снижения затрат в сложившихся экономических условиях просто нельзя игнорировать», – отметил руководитель управляющей компании здания Питер Кастелтон.



Освещение дорог, улиц и площадей
Дороги, улицы и площади требуют достаточного, равномерного освещения для пешеходов и автомобилей. Светильники уличного освещения обычно монтируются на опорах или на закрепленных на опорах кронштейнах.
К 2008 г. в США и Европе в 65% всех светофоров и фонарей для освещения тротуаров лампы накаливания были заменены на светодиоды. Как и в прожекторном освещении, светодиодные источники света обеспечивают значительную экономию электроэнергии в сфере сигнального освещения: светофильтры ламп накаливания могут блокировать до 90% светового потока светильника.
В сфере сигнального освещения особенно критичны высокая надежность и длительный срок службы светодиодов, ведь замена ламп обходится дорого, а неисправные светофоры повышают риск возникновения аварийных ситуаций. Однако светодиоды могут быть не только альтернативным решением для освещения тротуаров, улиц и дорог, но и способны изменить сами принципы ночного освещения. Так, светодиоды могут быть интегрированы в дорожные покрытия, бордюры и защитные ограждения.



Radiant

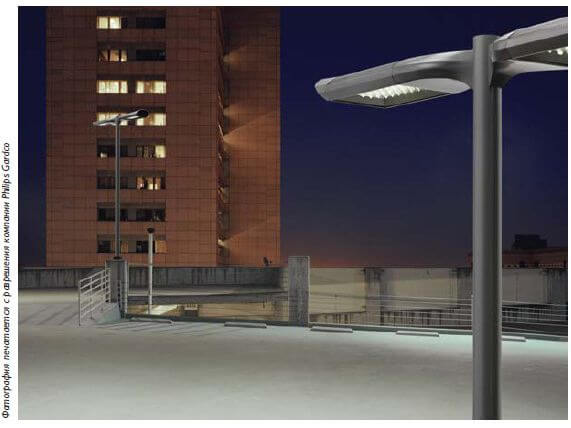

Radiant – разработанный компанией Philips Gardco светильник для освещения площадей, улиц и дорог. В нем используется уникальная призматическая оптическая система и белые светодиоды высокой интенсивности, позволяющие получить изменяемую геометрию освещаемого участка, точное нацеливание и превосходное качество света. По сравнению с натриевыми и металлогалогенными лампами высокого давления Radiant обеспечивает экономию 30–50% электроэнергии. Полезный срок службы светильников составляет 50 000 часов или больше, что благотворно влияет на снижение затрат на замену и обслуживание. Стойкость к атмосферным воздействиям, прочная конструкция и обтекаемый современный корпус делают Radiant подходящим решением для многих областей применения.



Аварийное и утилитарное освещение
К аварийному и утилитарному освещению относится освещение выходов, высоких пролетов промышленных зданий, маркерное освещение, освещение доков, взрывоопасных зон и световые указатели для различных промышленных и других применений.
Освещение выходов и другие виды указательного освещения предназначено для отображения направления движения и информационных сообщений. Освещение указателей и проходов помогает людям ориентироваться внутри и вне зданий.
Возможность светодиодов излучать яркий свет в течение тысяч часов повышает надежность аварийного освещения по сравнению с традиционными источниками света.

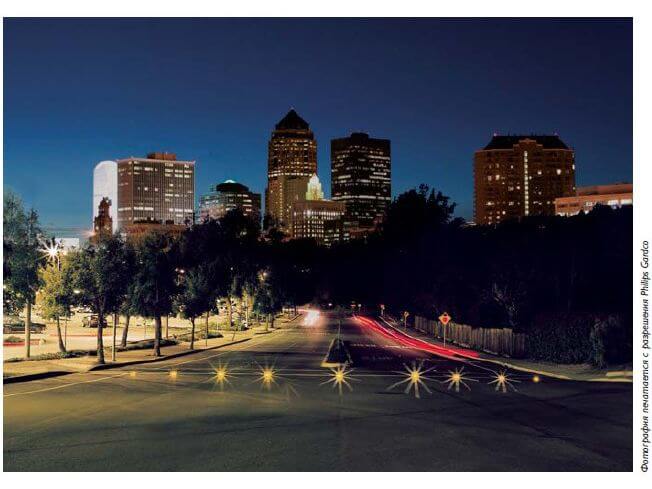

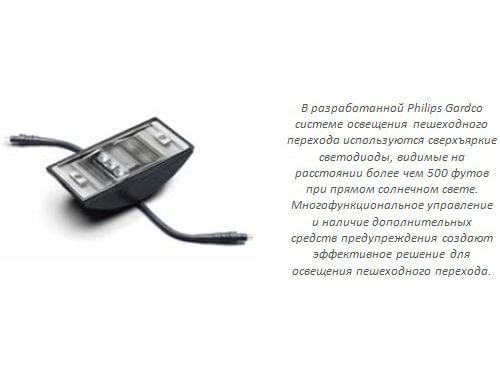

Система освещения пешеходного перехода Philips Gardco
Разработанная Philips Gardco система освещения пешеходного перехода повышает безопасность людей и снижает риск травмирования, днем и ночью предупреждая водителей о пешеходных переходах. Система включает вмонтированные в дорожное полотно предупредительные огни (IRWL). В ней применены сверхъяркие светодиоды, видимые на расстоянии более чем 500 футов при прямом солнечном свете и на расстоянии более 1 мили ночью.
Контроллер системы, обеспечивающий автоматическое включение с помощью датчика движения, расположен внутри тумбы, имеющей привлекательный вид. Пешеходы также могут самостоятельно включить систему простым нажатием кнопки.
Система освещения пешеходного перехода предназначена для установки на нерегулируемых перекрестках и в местах, где дорогу переходит большое количество пешеходов – возле школ, военных баз, колледжей и торговых предприятий. При активации система включает вмонтированные в дорожное полотно непосредственно перед перекрестком предупредительные огни и подсветку обычного дорожного знака, дополнительно обозначающего пешеходный переход. При переходе пешеходами дороги встроенные в дорожное покрытие предупредительные огни мигают с регулируемой частотой. Возможности системы могут быть расширены с помощью дополнительных устройств, предупреждающих водителя о присутствии пешеходов. Настраиваемые светодиодные знаки и сигнальные огни могут быть установлены перед встроенными в дорожное покрытие огнями для предупреждения водителей о приближающемся перекрестке.



Система ручного включения может запитываться от небольшого, устанавливаемого на столбе источника питания переменного тока или от солнечной батареи. Энергоэффективность и длительный срок службы установленных в системе светодиодов повышают ее экономическую эффективность, надежность и снижают объем работ по обслуживанию.



Акцентное освещение
Акцентное освещение по своей природе является декоративным. Иногда сами светильники акцентного освещения используются в качестве украшения, но гораздо чаще в декоративных целях используется излучаемый ими свет.
Светильники акцентного освещения представлены в широком ассортименте, от небольших прожекторов для подсветки скульптур и малых архитектурных и ландшафтных объектов, подвесных светильников для изысканного освещения ресторанов и баров или для получения декоративных пятен белого и меняющегося цветного света до погружаемых в воду светильников для освещения фонтанов, бассейнов и т. п.

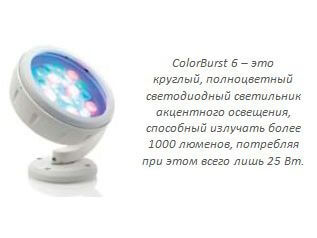

ColorBurst 6
ColorBurstR 6 – разработанный компанией Philips Color Kinetics круглый светодиодный светильник акцентного динамического освещения, предназначенный для внутреннего и наружного освещения. Он имеет классический для этого вида приборов круглый корпус диаметром 6 дюймов (152 мм) и излучает световой поток, равный 1000 лм, потребляя при этом всего лишь 25 Вт. Заключенный в прочный литой алюминиевый корпус, ColorBurst 6 излучает свет насыщенных цветовых оттенков и помогает создать световые эффекты переменного цвета в направленном, заливающем и акцентном освещении. Монтажное кольцо с тремя винтами облегчает установку оптики, жалюзи и других аксессуаров для направления и распределения света.

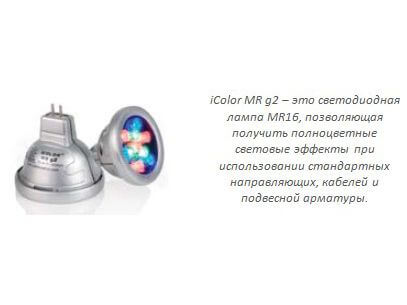

iColor MR g2
Светодиодная лампа iColor MR g2, разработанная компанией Philips Color Kinetics, наглядно демонстрирует огромные преимущества прямой замены традиционных источников света светодиодными. iColor MR g2 – это интеллектуальная полноцветная лампа MR16, которая позволяет создавать световые вспышки насыщенных цветов и световые эффекты с изменением цвета. Светодиоды высокой интенсивности, два варианта ширины светового пучка и сменные прозрачные и матовые линзы – все это делает iColor MR g2 прекрасным решением для освещения архитектурных зданий, в театре, в магазинах.
Стандартный цоколь GU5.3 и двухштырьковый разъем MR16 обеспечивают совместимость iColor MR g2 с большинством модульных, шинных и подвесных светильников для ламп MR16. Для установки ламп iColor MR g2 в прибор для лампы MR16, требующий наличия тонкого фланца вокруг передней кромки лампы, используется дополнительный кольцевой переходник. Для подключения ламп iColor MR g2 используется стандартный двухпроводный кабель в двойной изоляции или питающие провода. Блоки питания/управления, разработанные для iColor MR g2, объединяют питающее напряжение и управляющие сигналы в одну двухпроводную цепь и могут использоваться с обычными светильниками и патронами для ламп MR16.

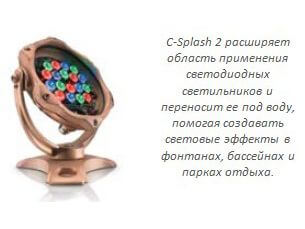

C-Splash 2
C-Splash™ 2 – разработанный компанией Philips Color Kinetics светодиодный светильник для акцентного освещения изменяемого цвета свечения, пригодный для использования в пресной и соленой воде на глубине до 15 футов (4,6 м). Благодаря водонепроницаемому литому латунному корпусу и регулировочному устройству из кремниевой бронзы, C-Splash 2 идеально подходит для установки в фонтанах и парках отдыха, а также может эксплуатироваться в суровых атмосферных условиях. Светильники C-Splash 2 используются для подсветки Озера Мечты (Lake of Dreams) в отеле/казино Wynn, г. Лас-Вегас (см. фото далее).



Пример: акцентное освещение / Зал для приема гостей
Круизный лайнер Costa Concordia вошел в состав флота итальянской компании Costa Cruise в 2006. Это самой большой и комфортабельный лайнер компании. В необычном интерьере лайнера широко применяется светодиодное освещение, подчеркивающее элегантный дизайн внутреннего пространства.

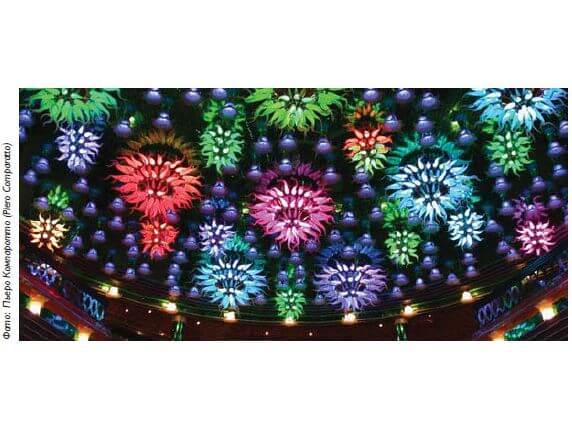

Изготовленные на заказ люстры (см. фото ниже), напоминающие красочных морских ежей, поражают пассажиров. В люстрах установлено 1250 ламп iColor MR g2. Управление каждой лампой выполняется индивидуально, что позволяет создавать динамические световые эффекты с изменением цвета. Кроме того, лампы iColor MR g2 используются для добавления цвета в классические хрустальные люстры, установленные в дискозале на борту лайнера.



Более 1200 ламп iColor MR g2, установленных в изготовленных на заказ хрустальных люстрах, подвешенных в атриуме круизного лайнера Costa Concordia, создают яркое акцентное освещение изменяемых цветов, что было бы невозможно достичь с помощью традиционных ламп MR16.

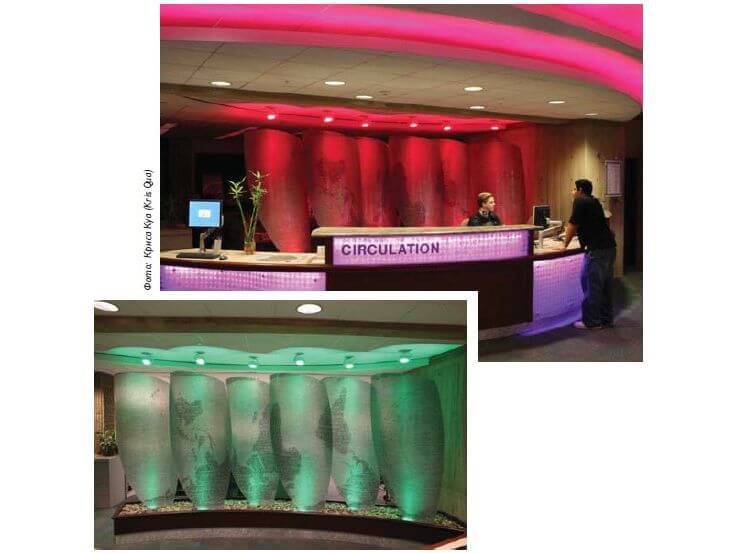

Пример: акцентное освещение / Общественное здание
Герметичный корпус, выполненный из литого алюминия, делает ColorBurst 6 пригодным для наружного освещения и для помещений с повышенной влажностью. Однако, малая опорная поверхность, сфокусированный пучок света и простота установки позволяют успешно использовать этот светильник для прожекторной и акцентной подсветки внутри помещений.
Библиотека имени Ричарда Дж. Фолсома (The Richard G. Folsom Library) в г. Трой, штат Нью-Йорк, расположенная в студенческом городке Ренсселеровского политехнического института (РПИ), не реставрировалась с момента ее открытия в 1976 году. Администрация РПИ приняла решение модернизировать библиотеку, чтобы повысить ее привлекательность для студентов, исследователей и прочих посетителей.



Светильники ColorBurst 6 обеспечивают полноцветное акцентное освещение абонементного стола в библиотеке Ренсселеровского политехнического института имени Ричарда Дж. Фолсома. Простой контроллер DMX помогает сотрудникам библиотеки управлять светом, позволяя им изменять цвета и создавать световые эффекты в зависимости от времени года.



Проектировщики системы освещения разработали креативный план, который делает ставку на акцентное динамическое (изменение цвета) освещение и прожекторную подсветку. Чтобы создать в библиотеке более открытую и располагающую атмосферу, были разработаны варианты световых шоу, цвета которых соответствуют изменчивому климату северной части штата Нью-Йорк: теплые цвета сопровождают холодные зимние месяцы, холодные – летние, зеленые ассоциируются с весной, а оранжевые – с осенью.
Для освещения компьютерных комнат и рабочих мест применяется различное светодиодное оборудование, разработанное компанией Philips. ColorBurst 6 используется для высвечивания инвертированной карты мира, специально разработанной для реставрации библиотеки и служащей фоном для абонементного стола библиотеки.
Всего лишь один контроллер DMX производства компании Philips обеспечивает сотрудникам библиотеки возможность осуществлять полное управление работой всем установленным в библиотеке осветительным оборудованием и световыми эффектами – как статическими, так и динамическими. Помимо создания притягательной атмосферы, светодиодное освещение Philips экономит электроэнергию и снижает затраты на обслуживание.



Источники света прямого наблюдения
Такие источники света предназначены не для освещения, а для прямого наблюдения. Полноцветные светодиодные источники света прямого наблюдения, снабженные устройствами управления, могут использоваться для воспроизведения сложных движущихся изображений и цветовых эффектов, например, на крупномасштабных видеодисплеях. Линейные и ленточные светильники применяются для создания двухмерных и трехмерных дисплеев любых размеров, от небольших, используемых внутри помещения, до огромных, занимающих площадь всего фасада здания и видимых с расстояния в несколько километров.
Поскольку назначение светодиодных источников света прямого наблюдения значительно отличается от назначения других светодиодных источников света, их параметры обычно указываются в канделах, нитах или люксах, в которых измеряется освещенность единицы поверхности.
Контроллеры, разработанные специально для установок прямого наблюдения, могут дискретизировать видеоизображения и передавать их на дисплей по сети Ethernet.
Так как видео на базе светодиодов может оказаться очень сложной задачей, многие компании, работающие в области цифровых средств аудио визуальной информации и в области светотехники, занимаются созданием, разработкой конфигурации, размещением и испытанием дисплеев. Такие компании обычно разрабатывают детальные планы, с помощью которых электромонтеры устанавливают световые приборы в нужных местах и с правильной ориентацией.



В торговом центре и парке развлечений Carre de Soie, расположенном в окрестностях Лиона (Франция) 490 гибких линий, состоящих из полноцветных светодиодных элементов, очерчивают решетчатую конструкцию перехода из кинотеатра на улицу. Светодиодная система освещения, состоящая из 16000 индивидуально адресуемых элементов, может воспроизводить динамические световые эффекты с изменением цвета.

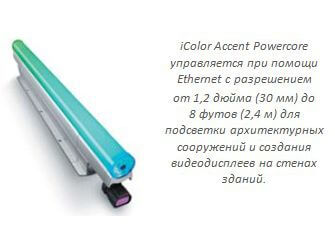

iColor Accent Powercore
iColor Accent Powercore – разработанный компанией Philips Color Kinetics линейный светодиодный светильник прямого наблюдения, идеально подходит для создания цветовых полос и световых эффектов с изменением цвета. Управление с высоким разрешением позволяет воспроизводить крупномасштабное видео, графику и сложные световые эффекты на архитектурных объектах, в магазинах и на зрелищных мероприятиях.
iColor Accent Powercore выпускается в виде элементов длиной 2 фута (610 мм), 4 фута (1,2 м) и 8 футов (2,4 м), которые могут легко соединяться между собой для создания длинных, непрерывных световых колонн с интенсивным динамичным цветом. Световые элементы могут адресоваться индивидуально и управляться с разрешением всего лишь 1,2 дюйма (30 мм) для воспроизведения крупномасштабного видео и для создания сложных световых эффектов с изменяющимися цветами или с разрешением до 8 футов (2,4 м) для подсветки архитектурных сооружений.



Светильники iColor Accent Powercore получают управляющий сигнал Ethernet при помощи Ethernet-совместимых блоков питания/управления, благодаря чему обеспечивается передача данных на большие расстояния без свойственных системам DMX ограничений по длине линий и адресации.

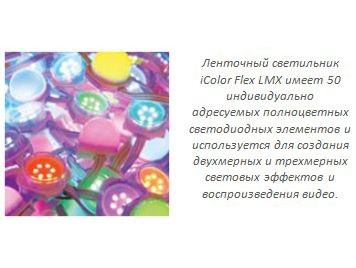

iColor Flex LMX
iColor Flex LMX – разработанный компанией Philips Color Kinetics гибкий ленточный светильник, включающий в себя крупные полноцветные светодиодные элементы высокой интенсивности, предназначенный для создания необычных и крупномасштабных световых эффектов. Каждая лента состоит из 50 индивидуально адресуемых светодиодных элементов и включает все необходимые средства электропитания, связи и управления. Гибкая основа позволяет создавать на их основе как двумерные, так и трехмерные световые конфигурации, большой световой поток позволяет превосходно видеть создаваемый эффект на большом расстоянии при применении в архитектурной подсветке, световой рекламе и фасадных видеодисплеях.
Ленточные светильники Flex LMX могут монтироваться непосредственно на поверхность как традиционные световые гирлянды. Монтажные направляющие обеспечивают линейность прямых участков, а держатели для одиночных элементов могут устанавливаться индивидуально, обеспечивая точки крепления при разном расстоянии между элементами или при сложной геометрии установки.



Для получения разных значений разрешения для видеодисплеев выпускаются ленточные светильники iColor Flex LMX с расстояниями между центрами элементов, равными 4 дюйма (102 мм) и 12 дюймов (305 мм). Мы можем изготовить на заказ варианты с расстояниями между центрами элементов от 3 дюймов (76 мм) до 24 дюймов (610 мм), что подойдет практически для любой области применения и для видеодисплеев.



iColor Tile MX
iColor Tile MX – это полноцветная светодиодная панель, предназначенная для создания великолепных световых картин и световых эффектов, она монтируется на поверхность или встраиваемая. Каждая панель размером 2 x 2 фута (610 x 610 мм) имеет 144 индивидуально адресуемых элемента, что обеспечивает высокое разрешение управления. Световая панель iColor Tile MX предназначена для применения внутри помещения и идеально подходит для установки на стене или на потолке.

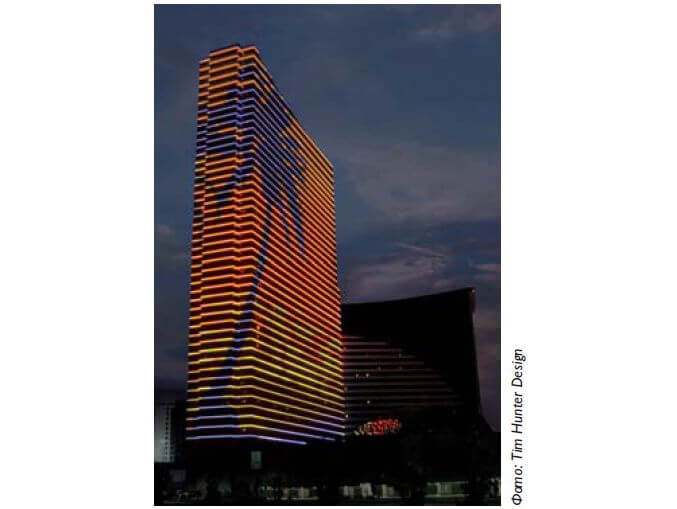

Пример: Крупномасштабный видеодисплей / Наружная архитектура

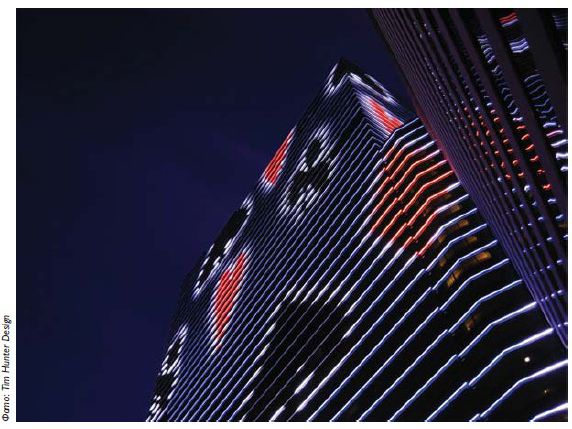

Привлечь внимание к Атлантик-Сити и выделить его на фоне других городов позволила установка в отеле Harrah’s Resort and Casino самого крупного в мире видеодисплея. Для этого на фасаде 44-этажного здания Waterfront Tower установили 4500 ленточных светильников iColor Accent Powercore. Для оснащения здания Waterfront Tower понадобилось приблизительно 33 000 футов (почти 10 километров) ленточных светодиодных светильников iColor Accent Powercore.
Светильники были установлены горизонтальными рядами, начиная с четвертого и заканчивая сорок четвертым этажом. Установка осуществлялась без промежутков в горизонтальном направлении и с промежутками 9,5 футов (2,85 м) в вертикальном направлении, для монтажа использовались уже существующие средники окон.
В этой системе управление световыми приборами осуществляется с разрешением («размером пикселя») 2,4 дюйма с помощью системы управления Video System Manager Pro, разработанной компанией Philips Color Kinetics. Этот проект можно назвать вехой в использовании светодиодных элементов, индивидуально управляемых в единой сети.
От заката до рассвета все здание превращается в большой видеоэкран, на котором воспроизводятся звезды, кометы, метеоры, развевающиеся американские флаги, фейерверки, вращающиеся игральные кости и перетасовываемые игральные карты.



Здание Waterfront Tower отеля Harrah’s Resort and Casino в Атлантик-Сити полностью окутано 33 000 футами (10 километров) ленточных светильников iColor Accent Powercore, управляемыми с разрешением 1,2 дюйма для воспроизведения крупномасштабных видеоэффектов, видимых с расстояния в несколько миль.


Литература:
1. Журнал ЭНЕРГЕТИКА , №4 (35), ноябрь 2010г.
2. Вейнерт Д., Сполдинг Ч. Светодиодное освещение. Справочник. Принципы работы, преимущества и области применения// компания Philips Color Kinetics, 2010.
